TLS型表冷器

1、簡介
TLS型表冷器為銅管串鋁片（銅片）或不銹鋼管不銹鋼片式換熱設備，能滿足各種使用條件。
2、結構特點
TLS型表冷器肋片選用正弦型波紋形狀，采用叉排等邊三角形排列，還可根據需要作順排排列。對肋片翻邊高度從2-3.6mm范圍調節，對不同排數、孔數作切割等。
采用高質量的低溫快速釬焊焊接，保證換熱設備在0.8Mpa的工作壓力下長期運行。機械漲管方式的采用，使銅管與鋁片（銅片）接觸緊密，熱阻小，保證了不錯的傳熱性能，其結構特征如下：

管子特性	材料	銅管	肋片特性	材料	鋁（銅）
	外徑mm	Φ16.3、φ12.7		片厚度mm	0.12-0.2
	內徑mm	Φ15.3、φ11.7		片距mm	3.2
管簇特性	排列	叉排	計算參數	肋通系數	F/Fy*N
	管間距mm	38		肋化系數	F/Fi
	排間距mm	32.9		凈面比	0.553
	冷（熱）媒流通面積m²	1.837×10^-4×表面管數		每米管長換熱面積m²	0.782

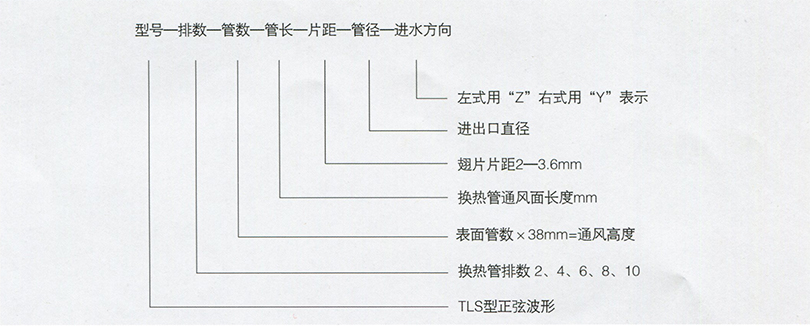

TLS型表冷器型號表示方法及規格：

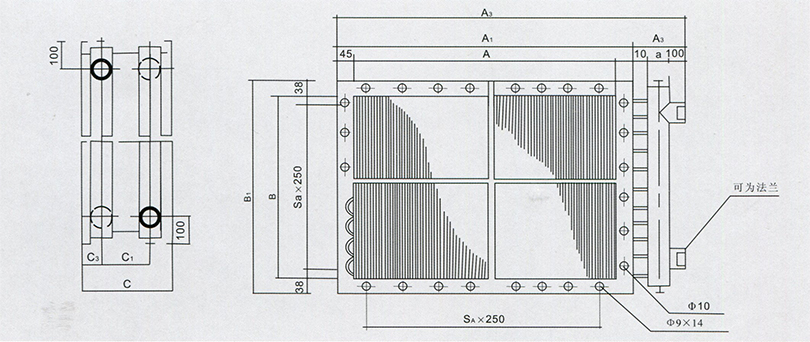

TLS型表冷器外形尺寸表：

技術參數：尺寸單位（mm）

表面根數 n	有效高度 B	全高 B1	寬度C				C1				C2				集管直徑 φ
表面根數 n	有效高度 B	全高 B1	2排	4排	6排	8排	2排	4排	6排	8排	2排	4排	6排	8排	集管直徑 φ
4	152	228	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5
6	228	304
8	304	380
10	380	456
12	456	532
14	532	608					90				35				61×4
16	608	684
18	684	760	180	200		350								60	76×4
20	760	836					100				40	50
22	836	912
24	912	988
26	988	1064
28	1064	1140
30	1140	1216	210	220	280	350	115	115			47.5	52.5	57.5		89×4.5
32	1216	1292
34	1292	1368
36	1368	1444
38	1444	1520	246	246		350	130				58				108×4.5
40	1520	1596
42	1596	1672
44	1672	1748
46	1748	1824
